2ª aula - 19 de Outubro de 2021

 Introdução à representação em AutoCAD

    + Criação de diferentes layers para estruturação do trabalho

        + Layers a criar: LAYER 0, CORTE, EQUIPAMENTOS, VISTA, COTAS, TEXTO, TRACEJADO, PONTOS E Z_AUXILIARES

        + Atribuição de cores distintas às layers, de forma a melhor entender o trabalho

    + Marcação de pontos através dos seguintes comandos - POINT + ENTER + X,Y + ENTER

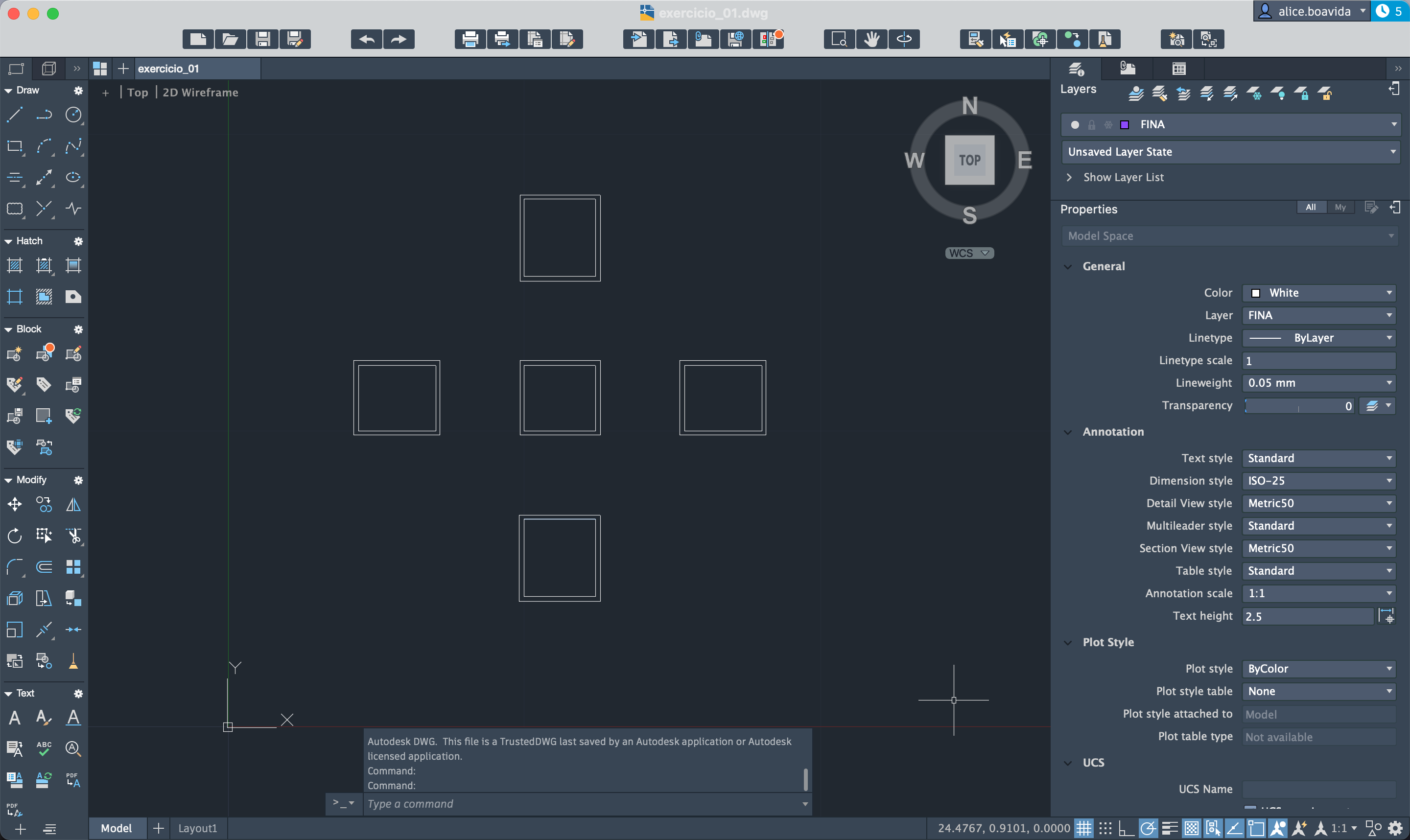

    + Criação de um retângulo a partir de um ponto(absoluto) através dos seguintes comandos - REC + 10,10 + ENTER + @2.4,2.2 + ENTER

    + Criação de linhas auxiliares para articular alçados com a planta que se encontra ao centro através dos seguintes comandos - para as horizontais - XLINE + ENTER + H -  e para as verticais - XLINE + ENTER + V

        + Definição do que será visível no nosso desenho - OSNAP + Seleccionar as opções pretendidas + OK

        + Seguidamente criar novas linhas que distam das anteriores 3 através dos seguintes comandos - OFFSET + 3

         + Marcação das paredes através dos seguintes comandos - OFFSET + .15 - e arrastar para fora as linhas já criadas

        + Finalmente pôr para trás as linhas imaginárias e deixar apenas os retângulos criados através dos seguintes comandos - DRAWORDER + Seleccionar todas as linhas horizontais e todas as linhas verticais + B
